厂家谈欧式箱式变压器内部结构以及图纸

作者:变压器厂家 日期:2021/3/8 15:36:42

欧式箱式变压器(又叫欧式变压器、欧变或者欧式箱变)并不是一般的变压器,实际上它是一种小型变电站,是成套完善的变电站设备站,它的功能比较多,也比较规范,它不同于美式箱式变压器。本文由箱式变压器厂家工程师介绍欧式箱式变压器内部结构和欧式箱式变压器维护步骤的介绍。

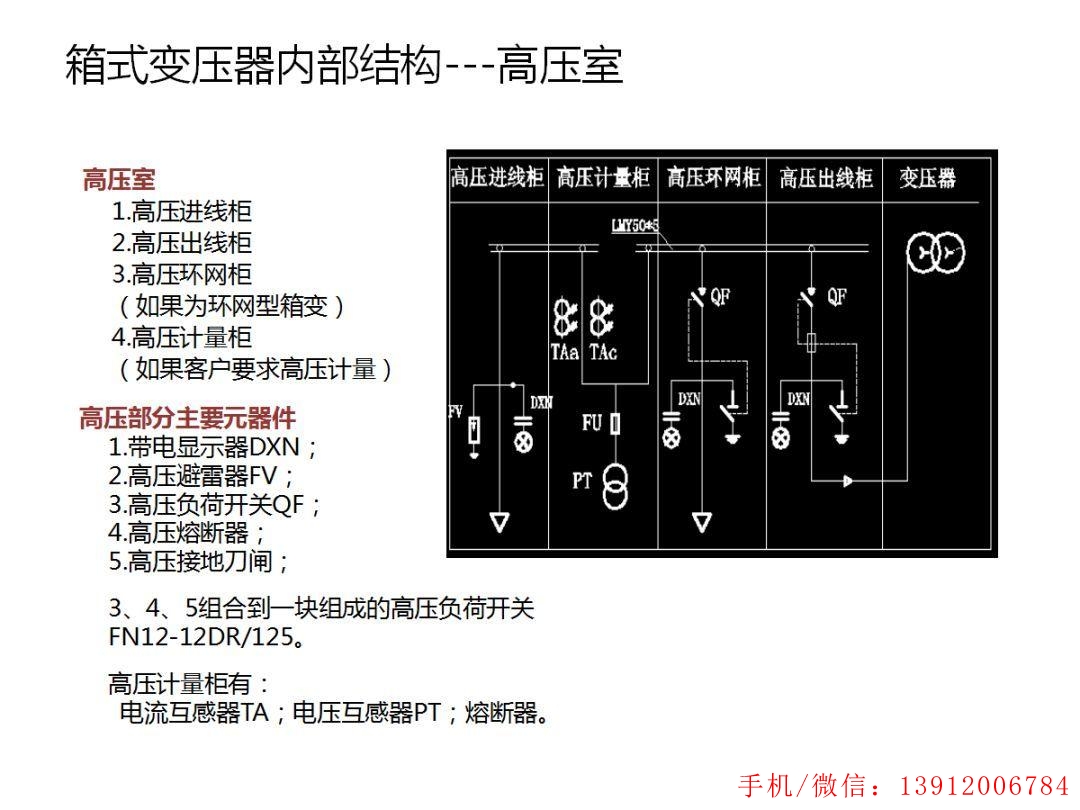

欧式箱式变压器内部结构图纸:


首先让我们了解一下欧式箱式变压器内部结构的主要组成部分欧式箱式变压器不仅是一个变压器,它也相当于一个小型变电站,它属于配电站,直接为用户供电。包括高压室、变压室、低压室;高压房是电源侧,一般是35kV或10kV进线,包括高压母线、断路器或保险丝、变压器、避雷器等。变压器室是欧式箱式变压器的主要设备,包括低压母线、低压断路器和低压室计量装置。机组和避雷器从低压母线引出,为用户供电。欧式箱式变压器保护是变压器的一种特殊保护。是集保护、监控、控制、通讯等功能于一体的电力自动化高科技产品。是智能欧式箱式变压器理想的电气单元。产品内置保护库,由20多个标准保护程序组成,具有完整而强大的采集功能。可以采集一次设备的电压、电流模拟值和开关值(通过保护CT实现电流测量)。

我们来详细谈谈欧式箱式变压器(箱式变电站)的组成结构高压部分:

1、高压进线柜

2、高压输出柜

3、高压输出柜

4、高压计量柜

5、低压进柜。

6、低压输出柜。

7、低压计量柜。

欧式箱式变压器(箱式变电站)高压进线柜组成

1、电容补偿柜真空断路器

2、欧式相变避雷器

3、微波保护装置

4、微机保护装置。电流互感器

5、墙套管

6、静态触点和触点盒

7、机柜中照明灯

8、柜内照明绝缘子

9、小型公共汽车终点站

10、现场展示温度控制器

12、加热板

13、电磁锁

14、多功能表

15、热缩套

16、次级线路元件

17、水平母线接地线

18、分支机构

19、辅助材料

20、柜体

欧式箱式变压器柜体组成高压计量柜组成包括:

1、欧式箱式变压器(箱式变电站)隔离电车

2、墙套管

3、固定触点,触点盒

4、欧式相变柜内照明

5、欧变绝缘子

6、欧变显示点

7、欧变温度控制系统

8、温湿度控制器加热板

9、电磁锁

10、欧变小型总线端子

11、欧式箱式变压器(箱式变电站)高压输出柜的组成:1、欧式箱式变压器(箱式变电站)高压输出柜组成2、热缩套管,水平母线副线元件;3、地面行;4、所示。分行行;5、辅助材料;6、内阁
