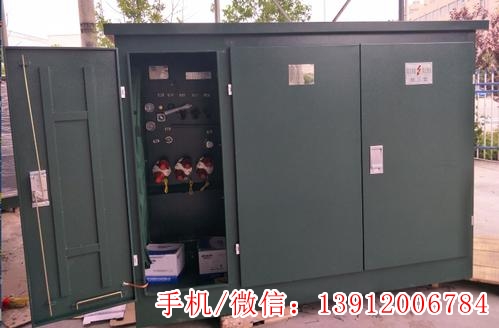

美式变压器(美式箱变)操作方法说明

作者:变压器厂家 日期:2021/3/7 22:21:49

众所周知,美式变压器全称美式箱式变压器,简称美式箱变或者美变,是重要的成套电力设备,由变压器、高低压开关柜、GGD柜等电气元器件组成,和欧式变压器(欧式箱式变压器)功能相当,但是却又有各自特点,箱变中美变和欧变有啥区别,点击自行查看。很多用户想了解美式变压器操作方法,本文由厂家工程师工作人员来给你讲解详细的美式箱变操作说明。


厂家解说美式变压器操作方法及步骤:

一、美式变压器的工作原理

1、并联运行:两台美式变压器的高压侧母线并联运行,低压侧母线共同向负荷供电。

2、分动:高压侧母线上两台美式变压器并联(或分动),低压侧母线联络断路器分动。

3、分动:两台美式变压器,一用一备,高低压母线连接断路器连接

二、美式变压器保护配置

主保护:差动保护、气体保护

后备保护:复合电压启动的过流保护和零序电流保护

其他保护:过载保护、过励磁保护

三、美式变压器状态

电力系统设备状态:

运行状态:美式变压器各侧开关处于合闸位置

热备状态:美式变压器每侧开关在分闸位置两侧,开关在合闸位置

冷备状态:美式变压器两侧开关处于分闸状态

检修状态:美式变压器各侧开关及两侧开关处于分闸位置,并采取安全措施

美式变压器状态:

四、美式变压器运行条件

操作:将设备从一种状态转换到另一种状态的行为

调度术语:“从XX状态到XX状态”。

美式变压器厂家)*主变由运行转热备:打开美式变压器两侧开关。

(美式变压器厂家)*主美式变压器由热备切换为冷备:打开美式变压器两侧的开关

(美式变压器厂家)*主变由运行转冷备:美式变压器隔离后,打开美式变压器每侧开关,打开美式变压器每侧开关(3/2接线或带专用开关的内桥接线美式变压器,但不要拉开开关两侧开关,按调度指令投入运行)

(美式变压器厂家)*主变由运行转检修:打开美式变压器各侧的开关和开关,在美式变压器各侧安装接地线(或关闭接地开关)。

(美式变压器厂家)*主变由冷备转为运行:除因检修需要不能合闸或方法明显不可用外,关闭美式变压器各侧的开关和开关。

(美式变压器厂家)*主变由检修转冷备:切除美式变压器各侧接地(或拉刀接地分闸)。

(美式变压器厂家)*主变由检修转热备:拆除美式变压器各侧接地线(或打开接地开关),除因检修需要不能合上或方法明显不一致外,应合上开关。刹车。

()*主变由检查转为运行:拆下美式变压器两侧的接地线(或拔出接地开关)。关闭开关和开关,但因维护要求不能关闭或其方法明显不可用的开关除外。

五、美式变压器停运及送电运行操作说明

开关、闸刀操作顺序:

电源故障:开关负载侧开关电源侧开关

电源:电源侧开关负荷侧开关

美式变压器的操作顺序:

1美式变压器停电运行时,一般先停低压侧,再停中压侧,最后停高压侧。电力传输的顺序是相反的。

2停电操作时,可先将每侧断路器操作到分闸位置,再将隔离开关按从低到高的顺序操作到分闸位置(操作隔离开关时必须先拉美式变压器侧隔离开关,然后按顺序拉母线侧隔离开关)。

3对于3.110KV以上的美式变压器,在充电、停电前,应先合上美式变压器中性点接地开关,操作完毕后再拔出。

4并联运行的美式变压器,应先并联高压侧,根据需要并联中低压侧。卸载操作的顺序是相反的。并联运行的美式变压器的分接头需要调整到相同的位置。

美式变压器有载分接开关操作:

1主美式变压器分接头不得调整到美式变压器制造商规定的负荷和电压水平以上;

2对于并联运行的美式变压器,应逐级或同步进行调压操作,不应连续对单个美式变压器进行两次或两次以上分接切换操作;

3对于并联运行的多台美式变压器,在升压运行时,先操作负载电流相对较小的美式变压器,再运行负荷电流较大的美式变压器,防止循环电流过大;降压运行时,顺序颠倒。

消弧线圈的操作:

1消弧线圈补偿方法:过补偿、欠补偿、全补偿

2消弧线圈的操作规程:

a、 当网络无接地故障或中性点位移电压不超过正常相电压的50%,电流不超过10安培小时时,应操作消弧线圈。

b、 要改变消弧线圈抽头的工作,必须先停止消弧线圈;更换抽头后,检查抽头是否接触良好,才能重新启动;

c、 在过补偿模式下运行的网络中,如果需要停用电路,以降低消弧线圈的整定电流值,则应先停止线路,然后调整抽头;如果因线路输入需要增加消弧线圈的整定值,则应进行调整水龙头,然后放进线;

d、 消弧线圈不应同时连接到两台或两台以上并联运行的美式变压器的中性点,运行时采用先拉合闸的原则。

e、 电网单相接地时严禁拉、关消弧线圈开关。

美式变压器中性点和接地点的配置原理

在110kV、220kV和500kV系统中,中性点直接接地。美式变压器接地中性点数及网络位置由美式变压器综合绝缘安全、短路电流降低、继电保护可靠运行要求确定。

1美式变压器低压侧有电源时,美式变压器中性点必须直接接地,防止高压侧断路器跳闸,美式变压器变为中性点绝缘系统。

2如果多台美式变压器并联运行,则只有一台或两台美式变压器的中性点将在正常运行时直接接地。美式变压器运行时,应至少保持原始中性点直接接地的数量。

3自耦美式变压器中性点应直接接地运行。

4对于中性点运行的美式变压器,启用零序过流保护,停用零序过电压和间隙零序过流保护;中性点运行的美式变压器,启用零序过电压和间隙零序过电流保护(如果无间隙,间隙零序过流未启用保护,零序过流保护被禁用。

六、美式变压器运行注意事项

1在中性点直接接地系统中的美式变压器空载充电或停止前,必须关闭中性点接地开关。正常后,根据继电保护规定调整接地点。

2对于高压长线路末端空载美式变压器的运行,由于电容效应,特高压长线的端部电压会增加,因此在运行前,降低线路头电压,并将其放入终端站的电抗器中,尽量避免美式变压器电压过大和短路运行电压过高的时间。

3在美式变压器开关或停用时,应考虑网络接地点的变化和消弧环的补偿,以确保中性点的正确运行。

4美式变压器并联运行时,在切换中性点接地开关时,应先关闭美式变压器未接地中性点接地开关,然后再打开另一台美式变压器中性点接地开关。

5美式变压器充电时,应具有完整的继电器保护。

6当美式变压器在变电所内桥连接3/2连接切断时,首先切断主美式变压器,然后恢复母线或开关串联运行,并打开美式变压器保护跳闸板。

7切换美式变压器时,在停止其他并联美式变压器之前,检查合并的美式变压器是否已加载。同时,应防止运行中的美式变压器过载。

8新美式变压器投运时,应在额定电压下合闸5次,更换线圈后的美式变压器应在额定电压下合闸3次。一般情况下,冲击合闸应在美式变压器高压侧加压,施加的电压不得超过主美式变压器分接开关额定电压的105%。

9并联美式变压器应满足并联运行条件。

以上就是美式变压器厂家为您讲解的美式变压器操作方法详细说明,如果您还有疑问,可以随时联系我们厂家。
