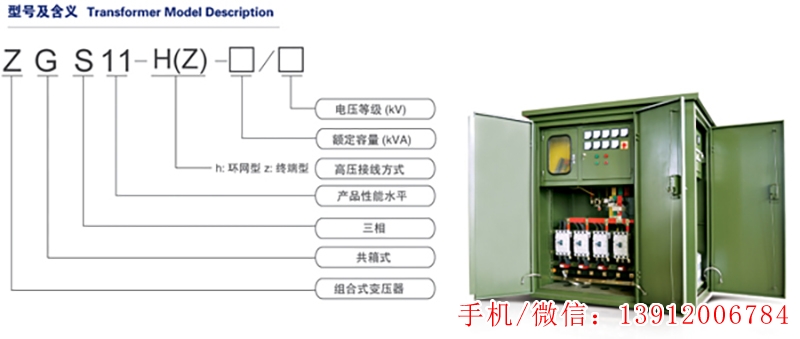

  ZGS11-H(Z)系列组合式美式变压器

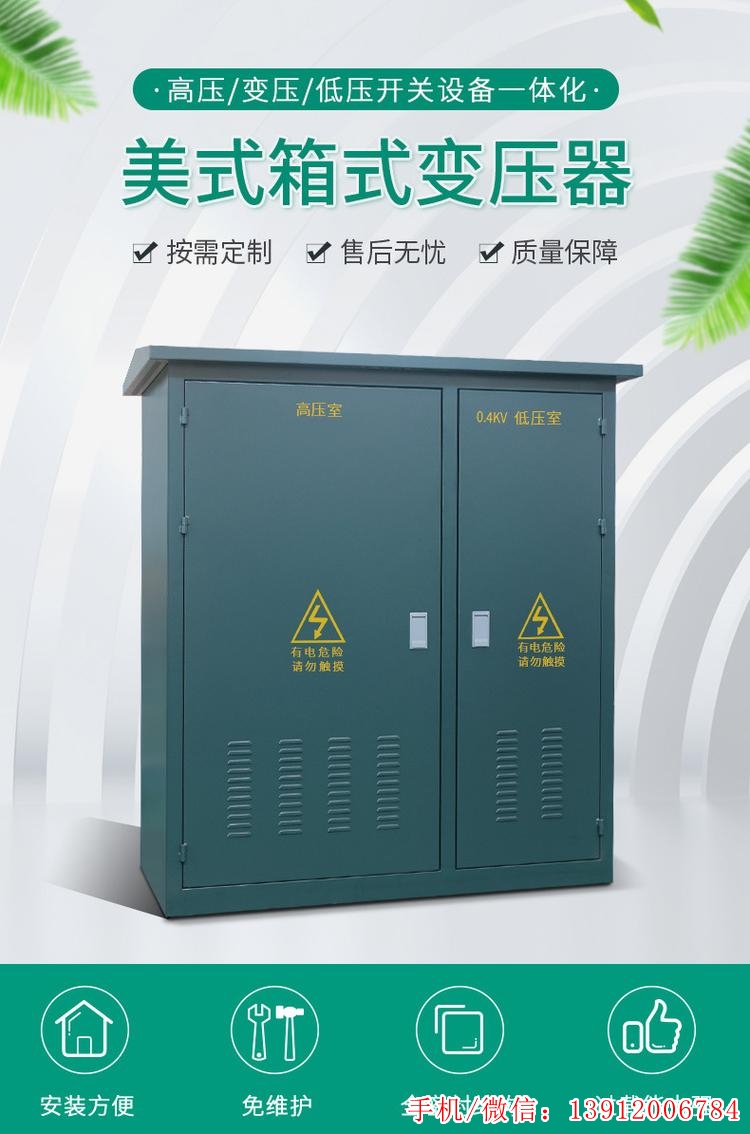

美式箱式变电柜分为有操作走廊（柜内人员操作）和无操作走廊（柜外人员操作）两种。箱式变电站可以是整体箱壳，也可以是由两个、三个或更多箱组成的分体箱壳。箱体应有足够的机械强度，在运输和安装过程中不应变形。力求美观、色彩与环境协调。外壳的高、低压室应设置照明灯，并采取防尘、防结露措施。高、低压室湿度不超过90%（25℃），变压器室通风良好。箱体外壳应防晒、防雨、防锈、防小动物

ZGS11-H(Z)系列组合式美式变压器（美式箱变）产品详细信息

ZGS11-H(Z)美式变压器（美式箱变）又称组合式变电站，俗称美式箱式变电站。它们是消化吸收国外先进设计理念，结合我国城乡配电网的要求而设计开发的新产品。由于特别设计了10KV负荷转换开关、插入式熔断器、后备保护熔断器和高压肘形电缆插头，装置结构大大简化，整机体积小，可满足终端和环网的各种供电。对方法的需要。采用双熔断器保护，其熔断器具有电流和温度双重敏感特性，大大提高了保护的灵敏度和可靠性。本产品可在室外和室内使用，广泛应用于公寓楼、花园、别墅、写字楼、住宅、工矿企业、商业中心、城市社区等。

ZGS11-H(Z)系列组合式美式变压器（美式箱变）特征：

结构紧凑，体积小，只有1/3的欧式箱变同容量；

全密封全绝缘结构，人身安全可靠，200A电缆连接器可在负载下插拔；

可采用终端式或环网式供电方式，灵活方便；

采用Dyn11收发，双熔断器保护，具有中性点无漂移、噪声低、损耗小、供电可靠等优点。；

可配全屏蔽、全绝缘弯头避雷器，安装方便；

ZGS11-H（Z）系列组合变压器产品介绍

ZGS11系列组合变压器是一种新型配电设备（又称美式箱式变压器），在变压器油箱内安装高压负荷开关、插入式熔断器、高压限流熔断器，并采用矿物油进行绝缘和冷却。具有结构合理紧凑、体积小、安装灵活、操作方便、占地面积小等优点。组合变压器特别适用于城市电网的负荷中心，降低损耗，提高供电质量。

ZGS11-H(Z)系列组合式美式变压器（美式箱变）的特点

1、体积小，结构紧凑，安装方便。

2、全密封、全绝缘结构，确保人身安全。

3、可用于环网和终端，便于转换，提高供电可靠性。

4、低损耗，低噪音，性能优越。

5、电缆连接器采用插入式形式，具有隔离开关的特点，操作方便灵活。

6、高压双熔断器保护，插入式熔断器具有温度电流双灵敏度保护的特点。

7、备用保险丝可防止变压器故障和二次线路故障。

8、柜体采用防盗结构。

9、温升低，过载能力强。

10、由于变压器本体结构的特殊性，其突出优点是电压质量高、中性点偏移小。

ZGS11-H(Z)系列组合式美式变压器（美式箱变）产品使用

该系列产品已广泛应用于全国住宅小区、公共场所、工矿企业等配电场所。

ZGS11-H(Z)系列组合式美式变压器（美式箱变）性能参数

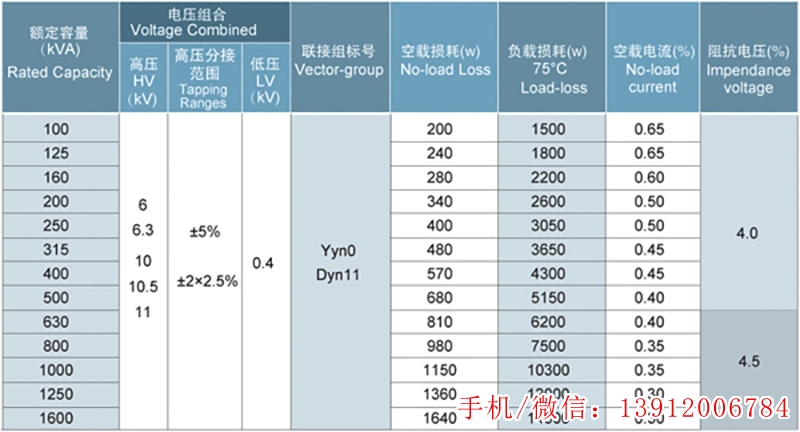

ZGS11-H（Z）型组合变压器技术数据表

能深入负荷中心，运行成本低。
