如何设计欧式变压器

作者:变压器厂家 日期:2020/9/2 10:19:46

欧式变压器(又称欧式变电站)是一种预制的箱式变电站。按照科学的布置方法,将高压设备,变压器和低压设备安装在钢结构箱内是一套完整的配电装置。我公司生产欧式变压器可以将高压电源转换为380V / 220V电能,供用户分配电能。欧式变压器设计师告诉你如何设计其结构原理!

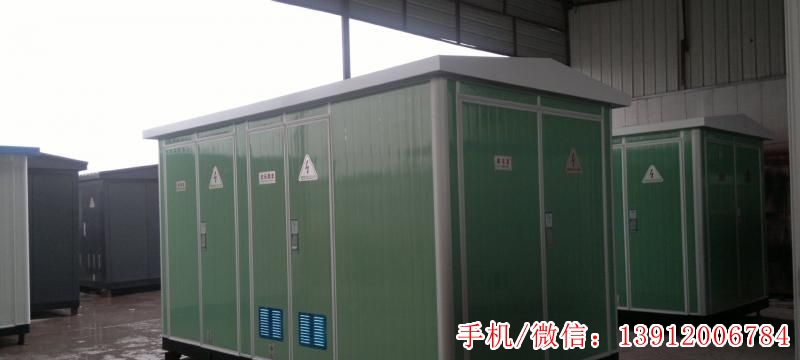

欧式变压器

 1、欧式变压器的结构和原理(1)壳体欧式箱式变压器的外壳主要由钢结构组成。根据不同的使用环境,可以在四个侧面上使用复合夹芯板,不锈钢板,冷轧板,镶有防腐木和混凝土墙的不锈钢板,以适应不同的使用环境。 (2)高压室欧式箱式变压器的高压室配备有高压进线柜,高压出线柜,高压计量柜,Pt柜,直流面板等设备。高压开关柜主要由xgn15-12环网柜和XGN□-12充气柜组成,操作简便,使用安全。 (3)变压器室欧式箱式变压器的变压器室中装有干式变压器或油浸式变压器。室内安装了温度控制器和大功率风扇。变压器的高压端通过电缆连接,低压端与优质铜条连接,裸露部分用绝缘套包裹。 (4)低压室GGD型低压开关柜主要用于欧式箱式变压器的低压室。根据需要,可配置低压进线,低压计量,低压补偿,低压出线等开关柜,无需专人看管即可实现智能控制。 (5)原理欧洲箱式变电站的原理与传统民用电气室的原理基本相同。高压电源通过高压开关设备进入,然后通过变压器降压通过低压开关柜分配电源。由于欧洲箱式变电站采用箱壳结构,移动性强,安装方便,可在室外使用。

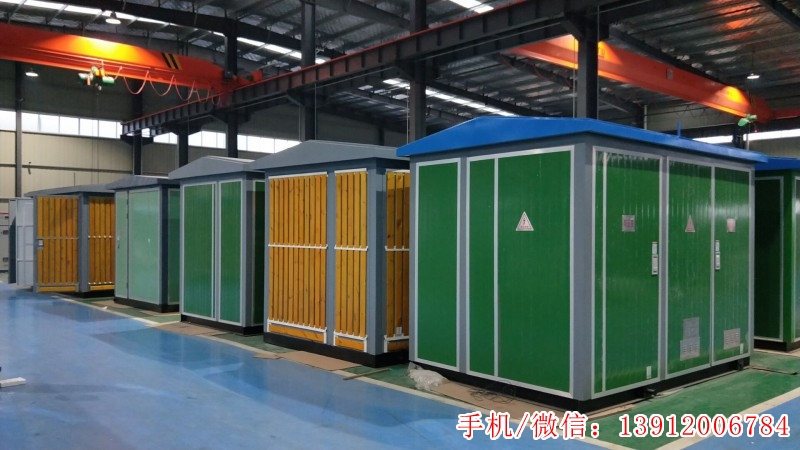

欧式箱式变压器

2、欧式箱式变电站的特点(1)该变电站移动性强,非常适合临时电力工程,使用后可以安装在其他地方连续使用,不会造成资源浪费。 (2)安装方便。欧洲箱式变压器的内部设备由制造商安装和调试,现场安装仅需将欧洲变压器放在准备好的基座上,对其进行固定,并连接进出电缆。 (3)现场施工量少,欧洲箱式变压器不需要建单独的配电室,只需要建一个简单的底座,大大减少了施工量。 (4)欧洲箱式变电站的成本比民用发电站的成本低50%,可将工期缩短一半,并且在运营阶段无需值班人员。

3、欧式变压器设计变压室进风口面积的计算1欧式箱式变电所的进风口加百叶窗保护,出风口为10-25cm屋檐下的格栅形式,倒置1800进行通风。为了使箱式变压器的内部和外部保持一定的温差,有必要使变压器运行时产生的热量与散热所需的通风风量一致,以达到散热的目的。热平衡。自然散热的出风口和出风口面积的计算:(以s11-315kva箱式变压器为例),假设室外温度为37℃,箱式变压器的高度为2.2M,进风口中心高度差改善后的出风口为1.35M,室内外允许温差为8℃,出风口面积比为1:1,出风口局部阻力系数为5,空气密度为37 ℃为1.099。确定进气窗面积:FJ,FC-进气和出气有效面积。

以上就是如何设计欧式变压器的原理方法,希望对大家日常工作有所帮助。
