10KV欧式变压器(欧式箱式变压器)通风口的设计

作者:变压器厂家 日期:2020/8/12 13:41:54

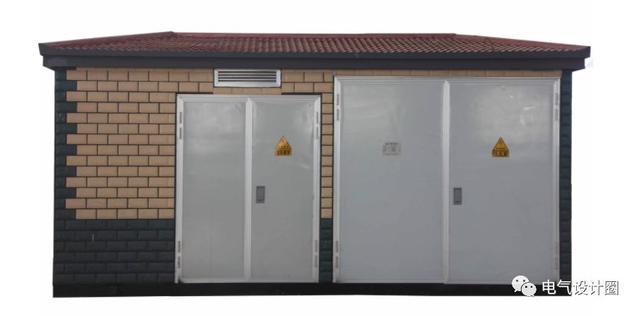

10KV欧式箱式变电站(简称欧式变压器)是一种预装箱式变电站。将高压设备、变压器、低压设备按科学的布置安装在钢结构箱体内的成套配电设备。广东紫光欧电可将高压电源转换为用户正常使用的380v/220v电能,供用户分配电能。本文由电力变压器厂家工程师为您解读10KV欧式变压器通风口设计方案。


110KV欧式箱式变电站的结构与原理

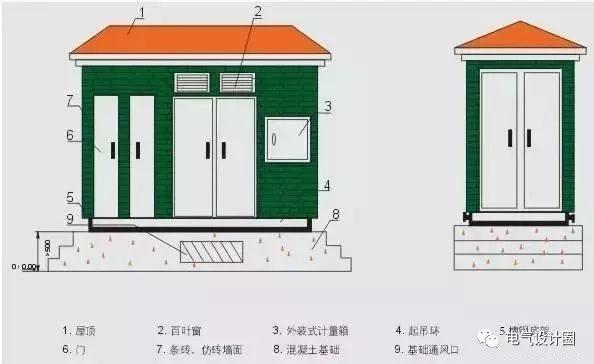

(1) 机柜外壳

欧式箱式变量箱外壳主要采用钢结构。四面可根据不同的使用环境采用复合夹芯板、不锈钢板、冷轧板、不锈钢板镶防腐木、混凝土墙等,与环境相协调。

(2) 高压室

欧洲箱式变电站高压室设置高压进线柜、高压出线柜、高压计量柜、PT柜、直流屏等装置。高压开关柜主要为XGN15-12环网柜和XGN□-12型充气柜。操作简单,使用安全。

(3) 变压器室

欧洲箱式变电站变压器室配置干式变压器或油浸式变压器。温度控制器和大功率风扇安装在室内。变压器高压端采用电缆连接,低压端采用优质铜排连接,外露部分用绝缘套管包裹。

(4) 低压室

欧式箱式变电站低压室主要采用GGD型低压开关柜,可根据需要配置低压进线、低压计量、低压补偿、低压出线等开关柜,无需专门的防护,即可实现智能控制。

(5) 原则

欧式箱式变电站与传统民用厂房基本相同。高压电源经高压开关柜引入,经变压器降压,电能经低压开关柜分配。由于欧式箱式变电站采用箱壳结构,移动性强,安装方便,可在室外使用。


第二,10KV欧式变箱的特点

(1) 流动性强,非常适合临时用电项目。使用后,可以安装在另一个地方继续使用,而不浪费资源。

(2) 安装方便。欧式箱式变电站内部设备已由厂家安装调试。现场安装只需将Euro变电站放置在预制底座上,固定好,并连接进线和出线电缆。

(3) 现场施工量小,欧式箱式变电站不需要单独修建配电室,只需搭建简单的基础,施工量大大减少。

(4) 低压室

欧式箱式变电站低压室主要采用GGD型低压开关柜,可根据需要配置低压进线、低压计量、低压补偿、低压出线等开关柜,无需专门的防护,即可实现智能控制。

(5) 原则

欧式箱式变电站与传统民用厂房基本相同。高压电源经高压开关柜引入,经变压器降压,电能经低压开关柜分配。由于欧式箱式变电站采用箱壳结构,移动性强,安装方便,可在室外使用。

第二,10KV欧式变箱的特点

(1) 流动性强,非常适合临时用电项目。使用后,可以安装在另一个地方继续使用,而不浪费资源。

(2) 安装方便。欧式箱式变电站内部设备已由厂家安装调试。现场安装只需将Euro变电站放置在预制底座上,固定好,并连接进线和出线电缆。

(3) 现场施工量小,欧式箱式变电站不需要单独修建配电室,只需搭建简单的基础,施工量大大减少。

(4) 建设成本低。欧式箱式变电站造价比民用厂房低50%左右,工期可缩短一半,运行阶段无需值班人员。

三。变压器室进风面积计算

10KV欧式箱变配电室进风口安装百叶窗保护,出风口采用格栅形式,从箱变顶部伸出约10-25cm,倒置1800排风。为了使箱变内外保持一定的温差,变压器运行时产生的热量必须与散热所需的通风风量相一致,以达到热平衡的效果。

自然散热进出口窗面积计算:(以S11-315KVA箱体为例)假设室外温度为37℃,箱体高度为2.2m,改进后进出口中心高差为1.35m,室内外允许温差为8℃,进、出风口面积比为1:1,进、出风窗局部阻力系数为5,37℃时空气密度为1.099。

确定进气窗的面积:

式中FJ,FC—进出口窗的有效面积,m2;P—变压器总损耗,kW;

ξ——进出口窗偏阻系数,一般取5;h——进出口窗中心高差,m;

ΔT——进出风窗的空气温差,其值不大于15。

这里需要指出的是,该公式的计算结果适用于进排气口有效面积比为1:1的情况。当敞开式进风口的有效面积因故不能满足上述比值要求时,可适当增大出风口窗的有效面积,使进风口窗的不足有效面积等于增加的出风口有效面积。进、出风窗有效面积之比一般不大于1:2。

确定风窗面积:已知:315kVA箱体变长a=3M,宽b=2.25m,箱体沿顶檐延伸由0.15m改为0.25m,多目分布间距为0.01m,每个孔的面积为0.2m长×0.01m宽=0.002m2,可刻孔数:

在公式A中——在换盒机的屋檐区域内可雕刻的孔数(个);

a—屋檐长度,m;b—屋檐宽度,m;

Δx——檐口两端的余度,m;a`—单孔长度,m;b`—单孔长度,m。

单孔占地面积:S=长a×宽b=0.2×0.001=0.002 m2,

出风窗实际面积约为:S=A×S=575×0.002=1.15m2。

10KV欧式变压器(欧式箱式变压器)通风口进出口窗基本满足1:1的要求。
