S9-500KVA油浸式变压器

作者: 来源: 日期:2019/3/24 22:26:22

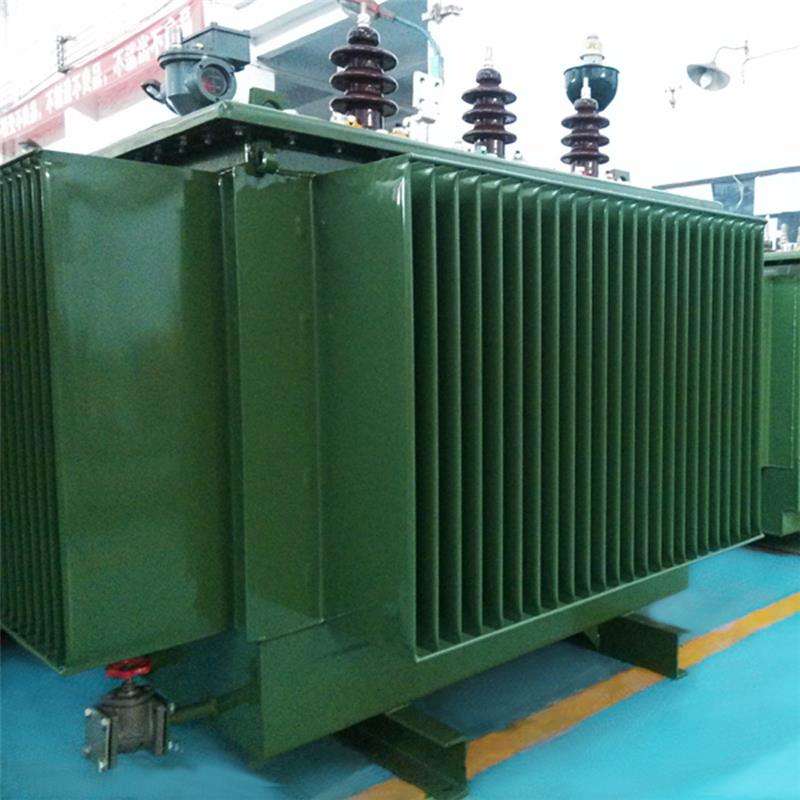

  • S9-500KVA油浸式变压器图
  • S9-500KVA油浸式变压器图
  • S9-500KVA油浸式变压器图
    S9-500KVA油浸式变压器
  • S9-500KVA油浸式变压器图
    S9-500KVA油浸式变压器

S9-500KVA油浸式变压器产品信息

产品名称:S9-500KVA油浸式变压器

产品型号:S9-500KVA

额定容量:500KVA;

额定电压:10 / 0.4

连接组:Yyn0 / Dyn11

阻抗电压:4.0

使用环境:户外/室内使用

正常环境下的使用条件:海拔不超过1000米。

最高环境温度为+ 40°C,最低温度为-25°C,年平均温度为+ 20°C。

S9-500KVA油浸式变压器产品介绍:

产品执行标准:GB1094; GB / T6451; IEC60076。

S9-500 / 10 kV油浸式变压器配电变压器

S9-500KVA油浸式变压器结构和特点:

A.油浸式变压器的低压绕组一般采用圆柱形或螺旋形结构;高压绕组采用多层圆柱结构,平衡安培和绕组匝数分布,磁漏小,机械强度高,抗短路能力强。

B.铁芯和绕组采用各自的紧固措施。车身高度和低压导线的紧固部分都配有自锁防松螺母。采用非悬挂结构,可承受运输冲击。

C.油箱采用波纹板,具有呼吸功能,可补偿因温度变化引起的油量变化。因此,该产品没有储油罐,这明显降低了变压器的高度。

D.由于波纹板取代了储油罐,变压器油与外界隔离,有效地防止了氧气和水进入导致的绝缘性能下降。

E.脱脂,刺绣,磷化后,产品表面喷涂底漆和面漆,可满足冶金,石油化工系统,湿污染区域的特殊要求。

F.根据标准要求安装选用的部件,全密封变压器油箱,压力释放阀,信号温度计,气体继电器等,确保变压器安全运行。

该系列产品外形美观,体积小,可减少安装面积。它是一种理想的免维护高品质产品。

一,S9-500KVA油浸式变压器产品特点

我公司生产的三相油浸式配电变压器采用新型绝缘结构,提高了其短路电阻;铁芯采用优质冷轧硅钢片制成;高压绕组采用优质无氧铜线制成,采用多层圆柱结构;采用所有固件部件。

特殊防松处理。

产品具有高效率,低损耗的特点,可以节省大量的电力消耗和运营成本,社会效益显着,是国家推广的高科技产品。

二、S9-500KVA油浸式变压器可靠的结构

在传统结构和成熟技术的基础上,我公司做了许多改进,如:

1,带有纵向油道的螺旋线圈具有更好的内部散热性能。

2,提高线圈端面的有效支撑,抗短路电流能力强。

3,采用新的吊装结构和定位结构,确保长途运输和运输更可靠。

4,我们还有许多独特可靠的结构为您服务。

5.选择性能水平较高的变压器将具有较高的技术含量。

三、S9-500KVA油浸式变压器选用材料

选用电阻率较低的无氧铜线,经过一系列附加表面处理后,更平滑,没有毛刺锐角,使变压器的负载损耗更低,电气性能更可靠。

选用优质硅钢片,随着性能水平的提高,采用单片损耗较低的硅钢片,使变压器的空载损耗降低。

选择高品质的层压木质绝缘子,永不开裂,即使在短路电流的作用下,灯丝一动不动。

深层过滤后选用变压器油,含水量低,含气量,杂质水平,变压器工作更可靠。

选用优质橡胶密封材料,有效抗老化,防止泄漏。

所有原材料均经过质量检验,有效抗老化,防止泄漏。

所有原材料均经过质量检验,所有原材料生产厂家均按ISO9000国家标准严格检验。

四、S9-500KVA油浸式变压器良好的技术和经济绩效

在S9系列的基础上,S11系列产品的空载损耗降低了30%,空载电流降低了70-85%,平均温升降低了10K,并且使用寿命更长。产品增加一倍以上,即使在20%过载的情况下,产品也可长时间运行,产品的噪音平均可降低2-4分贝。

五、S9-500KVA油浸式变压器全封闭

选择S11(M)R中的M表示油箱采用全密封结构。与普通油浸式变压器相比,全密封式配电变压器取消了油箱。油箱的波纹翅片取代了管道作为冷却和冷却元件。波纹油箱采用优质冷轧板,在带有波纹翅片的特殊生产线上制造。

变压器油量可以膨胀和收缩,从而将变压器与大气隔离,防止和减少油品变质和绝缘水分,提高运行可靠性,正常运行和免维护。

经过脱脂,除锈和磷化处理后,瓦楞纸箱表面涂有三层防漆,适用于冶金,石化,采矿等环境。

六、S9-500KVA油浸式变压器产品标准

GB 1094.1-1996 GB 1094.2-1996 JB / T10088-2004

GB 1094.3-2003 GB 1094.5-2003 GB / T 10237-1988

GB / T 6451-2008 GB / T 7595-1987 JB / T 3837-2010

七、S9-500KVA油浸式变压器变压器正常运行条件变压器特殊运行条件

海拔高度不应超过1000米,海拔高度应超过1000米。

环境温度:环境温度:

最高温度+ 40最高温度+ 40。

最热月平均温度+ 30最低温度 -  25℃

最高年平均温度+ 20摄氏度

最低室外温度 -  25℃
