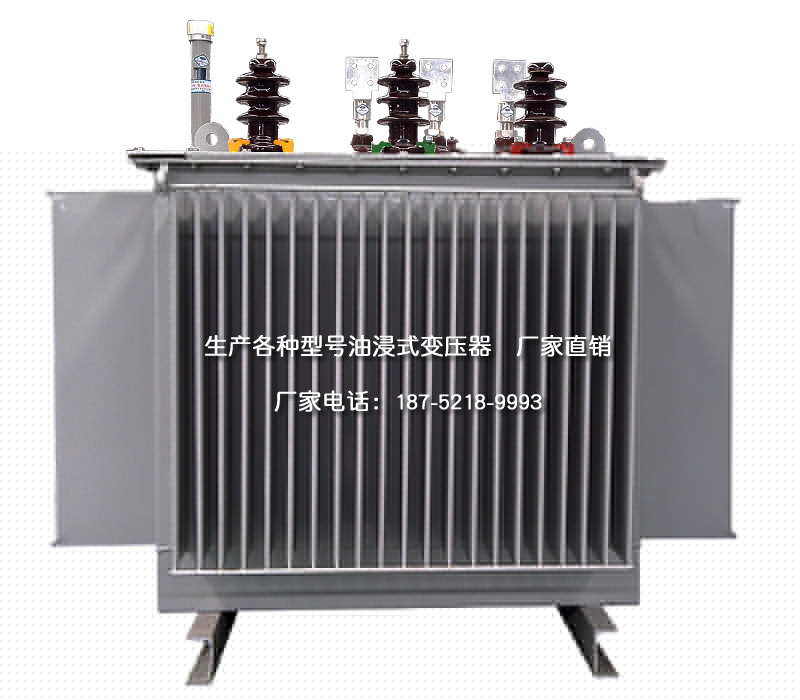

油浸式变压器是工矿企业和民用建筑供电配电系统的重要设备之一。油浸式变压器可降低用户使用的10（6）或35 kV至230/400 V母线电压的网络电压。此类产品适用于AC 50（60）Hz，三相最大额定容量2500 KA（单相最大额定容量833 KA，一般不建议使用单相变压器），可在室内（室外）使用，容量315 KA及以下可安装在杆上，环境温度不高于40度，不低于-25度，最高日平均温度为30度，最高年平均温度为20度，相对湿度。不超过90％（环境温度25℃），海拔不超过1000米。

关于油浸式变压器的结构，很多人知道主要构成，还有一些细节，工程师说到油浸式变压器组成结构的主要部件包括：

1.铁芯

核心材料大多采用优质高渗透冷轧取向硅钢片，全斜缝，步进式三级缝，无孔装订，板夹结构。

2.线圈

线圈材料采用优质无氧铜扁线制成，低压线圈采用连续或螺旋结构;高压线圈采用连续或缠绕的连续结构，第一段和末段采用绝缘加强，线圈采用非浸漆，但经干燥后形成有机整体。

3.身体绝缘

在芯窗线圈上端安装30mm整体层压木环和30mm分压板，在下端安装70mm整体层压木支架，不仅增强了主绝缘强度，而且提高了线圈轴的动态稳定性。

4.引线

高压引线，有载分接开关，高质量，无励磁分接开关，低电流和三相单相分接开关，无大电流激励。

5.油箱

变压器（<6300KVA）采用水箱和固定翅片散热器，变压器（> 8000KVA）采用钟罩水箱和可拆卸翅片散热器。

6.基础原件

减压阀安装在容量大于315KVA的开放式变压器中。

温度控制器变压器容量（> 1000KVA）安装温度控制器。

气体继电器变压器容量（> 800KVA）安装气体继电器。

快速油压继电器的变压器容量大于8000KVA，安装了快速油压继电器。
