什么是箱式变电站?箱式变电站是什么工作原理?

作者:变压器厂家 日期:2019/3/14 12:48:45

箱式变电站是一套紧凑型配电变压器,低压开关设备,电能计量设备和无功补偿装置,按照一定的布线方案组合在一个或多个箱子中,所以又叫箱式变压器。适用于额定电压10 / 0.4KV的三相交流系统,箱式变电站作为线路和配电。

箱式变电站的工作原理是什么呢?

与具有相同容量的欧式箱变相比,美式箱变具有更合理的结构。由于欧式变压器在同一金属外壳内装有变压器和普通高压电气设备,变压器的高室温导致散热困难,影响输出;另一方面,由于箱内使用普通的高压负荷开关,保险丝和低压开关柜,欧式箱体积较大。美式箱变量在结构上与欧洲箱变量不同。从布局的角度来看,低压室,变压器室和箱式变电站的高压室不是分类布局,而是分类布局。从结构上看,这种箱体可分为两部分:前部和后部,具有高低压运行间隔。操作区间包括高低压端子,负荷开关手柄,空载电压调节分段开关,插入式熔断器,油位计等。后部为油箱和散热器,放置变压器绕组,铁芯,高压负荷开关和熔断器进入变压器油箱。

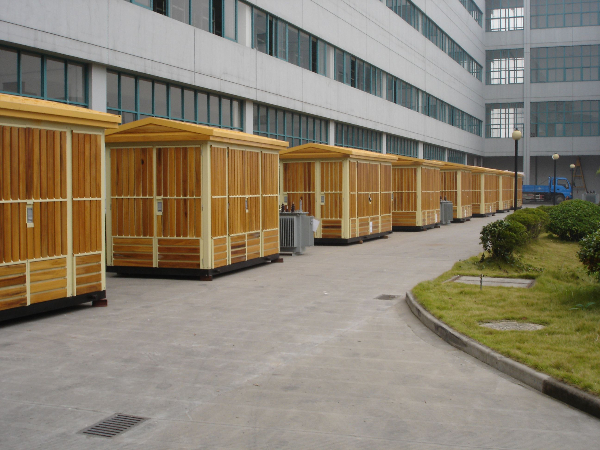

箱式变电站

油浸金属氧化物避雷器也用于避雷器,变压器取消油枕,采用定容油填充气隙原理设计密封油箱。油箱和散热器暴露在空气中,没有散热困难。低压断路器采用塑壳断路器作为主断路器和插座断路器。由于结构简化,箱式变电站的面积和体积大大减小。由于其体积小,只有一个侧门,箱式变电站所需的面积仅为欧式箱式变电站的1/4,箱式变电站的体积仅为1 / 5-具有相同容量的欧洲箱式变电站的1/3。美式箱式变压器的高压侧采用保险丝保护,低压侧采用塑壳自动空气断路器保护,与国内10kV配电变压器相同。高压熔断器可保护变压器内部故障,自动空气断路器可保护低压侧线路的过流,短路和欠压故障。美国箱子改变的缺点。由于负载开关浸入油中,油被碳化并被电弧分解,产生乙炔等有害气体,降低了性能并导致事故。大修是不方便的,因为没有明显的突破点。由于美国的低压保护和测量方法与中国不同,美国箱式变压器本身不进行低压保护和测量。为满足国内客户的需求,在国内箱式变电站的低压侧安装低压配电柜。由于箱式断路器长时间暴露在直射阳光下,影响塑料外壳断路器的散热,断路器不能正常中断负载和短路电流,容易引起箱式变电站的高压侧故障。

我公司从事箱式变电站生产有十多年历史,研发实力强大,受到国内外用户的好评,欢迎各界电力变压器用户来采购
