箱式变压器尺寸通常为多少

作者:变压器厂家 日期:2019/2/20 18:52:43

近日总是接到一些箱式变压器用户的电话,进行箱式变压器订购。不过有一些用户对于变压器比较了解,可以给出详细的箱式变压器需求参数、尺寸、需求等等,有一些用户对于箱式变压器不够了解,甚至不说不完整箱变订购需求,这就给我们设计、生产箱变增加很多难度。变压器厂家的工作人员总结了一下,通常主要集中在以下问题,一是箱变用户通常对于箱式变压器价格需求比较多,另一方面对于箱式变压器尺寸想了解多一些。


关于箱式变压器尺寸问题不是简单一句话两句话可以了解的,通常要根据用户的需求、提供的面积以及供电部门审批要求来定。当然还有更重要的一点,就是变压器所变功率,通常来说电力越大,箱式变压器尺寸越大,反之亦然。这里,我们简单举一些常用箱式变压器尺寸,让您可以多了解一些。


250KVA,500KVA箱式变压器尺寸、外型通常为:长4.6m,宽2.5m,高2.4m;

630KVA箱式变电站尺寸一般在宽2.8米,长3.5米,高2.5米左右。

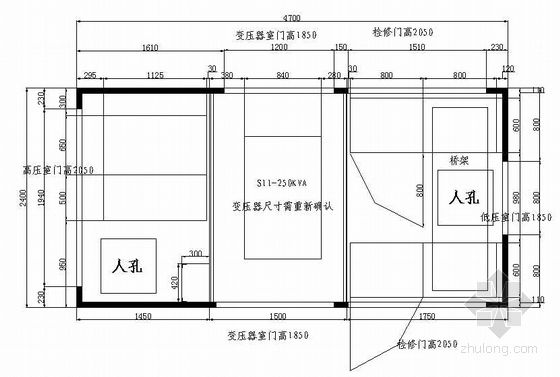

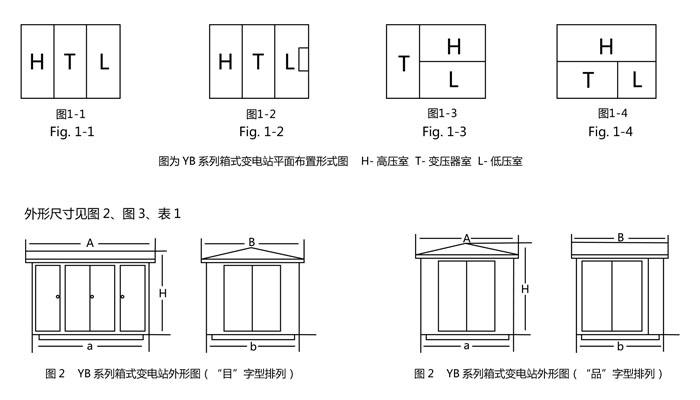

当然还有多种规格的箱式变压器尺寸,具体以箱变实际应用需求为准。为了更好的让您了解箱变的尺寸,我们给一个简单的计算公式,箱式变压器的尺寸由箱式变压器内的三个室决定,分为高压室、低压室和变压器室。这三个房间的大小取决于每个房间中组件的大小。低压室和高压室根据各室、柜的尺寸,每室、柜的总尺寸沿圆周放大200 mm,以便放下柜。在变压器室中,根据变压器的形状和尺寸,可沿圆周扩大200 mm放下变压器,然后将三个室组合在一起,以满足低压室和变压器室重叠在一侧、高压室和变压器室重叠的要求。另一侧琥珀色重叠,然后放入400*600维修通道位置。这些模块组合在一起,组合室的最小总尺寸为变压器室的形状。尺寸。但考虑到美观和运输,普通箱的宽度从2000毫米到2400毫米不等,长度也各不相同。根据这种方法,可以计算出盒边的形状和尺寸。

通过上文的描述,您对箱式变压器尺寸有了解了吗?如果您具体需要的时候不放致电187-5218-9993,我们为您计算出更精确的尺寸,方便您使用,并免费为您设计箱变内部结构图,当然还有一些用户想了解干式变压器尺寸,可以进一步查看,更多问题欢迎致电我们公司。
